浪涌保護器長線振蕩電壓對設備的危害該如何化解？-易造防雷

發布時間:2023-09-26 瀏覽量：1986 作者：易造科技-小古

有些用戶明明安裝了浪涌保護器，但是設備仍然被電流擊穿損壞，這是什么原因呢？其實，這種設備危害產生的原因之一是和浪涌保護器的現場安裝有關系，今天易造小編就來和大家一起探討這個問題。

一．長線振蕩效應對設備的影響

標準文件GB/T 18802.12-2014中第6.12：如果SPD和被保護設備之間的距離太長，設備端產生的振蕩電壓值普遍高至兩倍的Up，在一些情況下，甚至會超過這個水平，盡管裝有SPD，振蕩效應仍然能引起被保護設備損壞。因此浪涌保護器應該靠近被保護設備安裝，避免產生振蕩效應損壞設備。

浪涌保護器

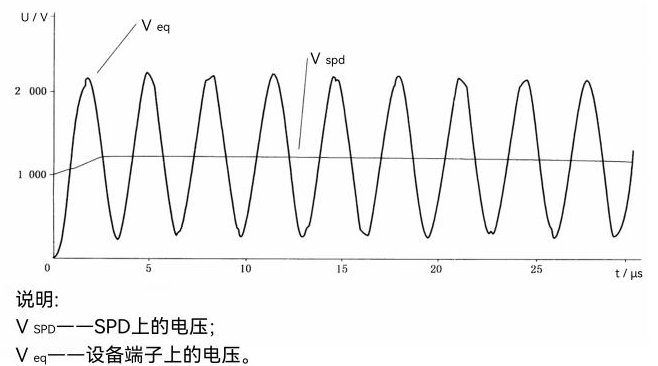

振蕩現象產生2倍電壓的示例

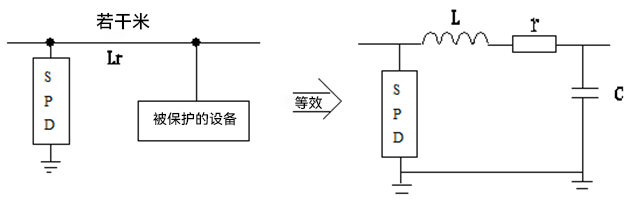

二．產生長線振蕩效應的原因長線振蕩效應是如何產生的呢？原來，當浪涌保護器安裝位置離被保護設備太遠時，由于電纜分布電容和自身電感的存在，組成了LC諧振電路。如下圖所示，浪涌保護器的保護電壓Up傳輸到電纜上時，LC諧振電路因它激而起振，這樣線路中的振蕩電壓因振蕩效應會越來越大，連接導線越長，振蕩電壓必然越大。因此，浪涌保護器應靠近被保護設備處安裝，避免產生振蕩電壓損壞設備。

浪涌保護器

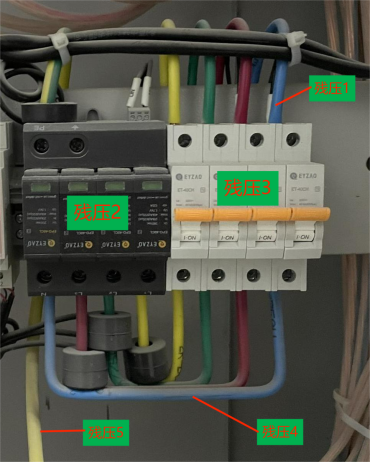

三．設備前端的實際殘壓是多少？設備前端的實際殘壓U總=Up/f+UL（UL為SPD安裝位置到被保護設備之間導線感應電壓降），雖然這些殘壓并不總在同一時刻到達峰值，但出于實用目的，可以簡單的相加。Up/f叫有效電壓保護水平，它是浪涌保護器、后備保護器和導線的殘壓總和，如下圖所示，Up/f=殘壓1（導線）+殘壓2（浪涌保護器Up）+殘壓3（后備保護器Up）+殘壓4（導線）+殘壓5（導線）。

浪涌保護器

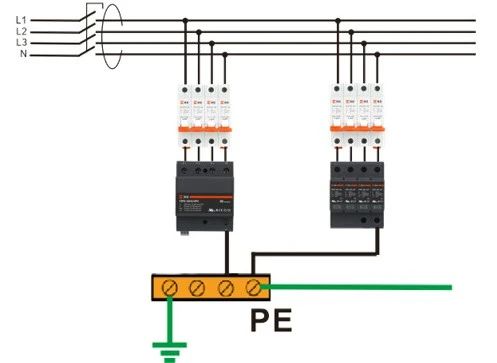

因此，民用建筑電氣設計規范（GB51348-2019）中11. 9.11 與電涌保護器連接的導線應短而直，引線總長度不宜超過0. 5m。浪涌保護器這樣安裝，既可以減小設備前端的實際殘壓，也起到了快速泄放雷電流的作用。

四．如何化解危害的3個方法綜上，連接導線過長產生的振蕩感應電壓會造成設備的損壞，如何避免？我們在安裝浪涌保護器需要注意以下3點：1.當浪涌保護器與被保護設備之間的導線長度＜10m時，振蕩效應可以被忽略；但是，當浪涌保護器與被保護設備之間的長度＞10m時，需在被保護設備前端增設一個Ⅱ類或Ⅲ類浪涌保護器作為進一步防護，避免振蕩電壓對設備的損害。2.選擇的浪涌保護器Up值應低于0.8xUw（設備耐壓值），保留20%裕量是考慮到導線上振蕩效應導致感應電壓降的存在，選擇Up值更低的浪涌保護器，可從源頭上化解長線振蕩效應對設備的危害。

3.保持浪涌保護器的連接導線短直，連接導線總長＜0.5米，減少接地導線的殘壓。

浪涌保護器

綜合以上內容，可見浪涌保護器的現場安裝位置很重要，同等電壓條件下，選擇Up值更低的浪涌保護器，對現場設備的保護意義更大。如您想了解更多浪涌保護器的相關信息，請聯系杭州易造，我們的專業團隊會根據您的實際情況，為您提供最專業的建議和服務。

-End-

易造防雷浪涌保護器的主要優勢：

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

易造三相、單相、混合型防雷浪涌模塊采用鏈式放電技術，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！

易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

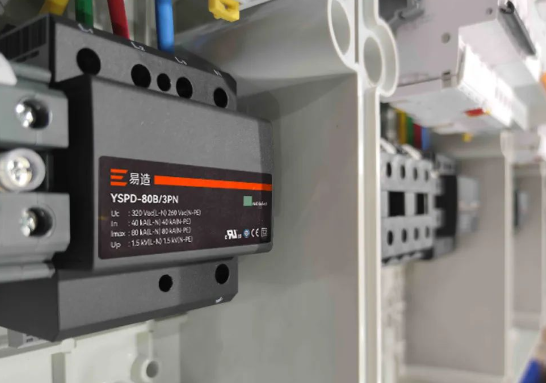

易造復合型浪涌保護器
