浪涌保護器安裝需要注意的距離2—長線振蕩效應【杭州易造】

發布時間:2022-10-16 瀏覽量：3315 作者：易造科技-小易

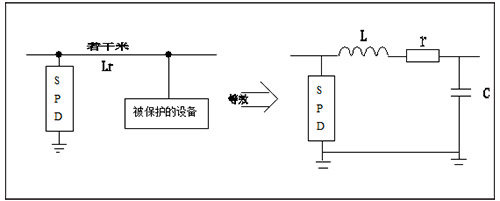

當浪涌保護器用來保護設備或安裝在輸入端配電盤上，如果距離被保護的設備太遠，由于電纜分布電容和自身電感的存在，組成一LC諧振電路，電涌保護器的保護電壓Up傳輸?shù)竭@時，LC諧振電路由于它激而起振。

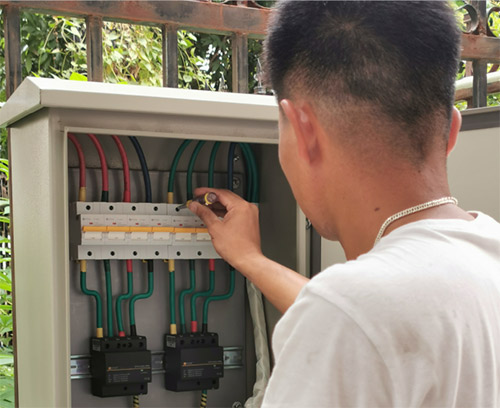

浪涌保護器安裝需要注意的距離

浪涌保護器的電壓保護水平Up值將會隨著傳輸距離的延長而提高，可能會在終端設備上產生2倍于Up甚至更高的振蕩電壓，盡管對設備使用了SPD保護，但這個振蕩電壓仍會使設備發生損壞。

浪涌保護器安裝需要注意的距離-UP值

這種長線振蕩現象在IEC61643-12《低壓配電系統的電涌保護器-第12部分：選擇和使用導則》中的說明：振蕩現象對保護距離(某些國家叫分開距離)的影響，當用 SPD浪涌保護器保護特定設備或當位于總配電箱處的SPD不能對一些設備提供足夠保護時，SPD應安裝在盡可能靠近需要保護的設備處。

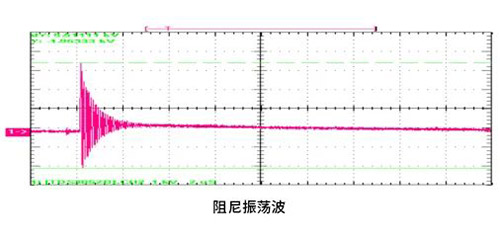

浪涌保護器安裝需要注意的距離-阻尼振蕩波

如果浪涌保護器與被保護設備之間的距離過大時，振蕩通常能導致設備端子上的電壓升高到2倍Up，在某些情況下甚至可能還超過這一電壓水平，雖然安裝了SPD，這一電壓可能損壞被保護的設備。

GB50343第6.1.2振蕩現象對保護距離的影響：當SPD被用來保護特定設備或當SPD裝在主配電盤上而不能為某些設備提供足夠的保護時，SPD應盡可能地靠近被保護設備。如果SPD和被保護設備之間的距離太長，設備端產生的振蕩電壓值普遍高至兩倍的Up，在一些情況下，甚至超過這個水平，因此盡管裝有SPD，振蕩現象仍能引起被保護設備失效。

我們在安裝浪涌保護器的時候，通常情況下,使用一個靠近保護設備的SPD是不夠的。由于EMC原因，SPD最好安裝在裝置入口處，它可以較好的轉移電流，以避免由于電涌電流引起的電磁干擾。如果設備不安裝在入口處SPD的保護距離之內，需要在靠近設備處安裝另一個SPD，避免長線振蕩帶來的損壞風險。
