配電箱浪涌保護器的Uc和Up怎么選-點擊查看-易造防雷
浪涌保護器的Uc，是指浪涌保護器的最大連續工作電壓，它代表了浪涌保護器的耐壓能力；浪涌保護器的Up，是指在過電壓沖擊下，保護器兩端預期出現的最大電壓，它代表了浪涌保護器的限壓能力。在實際項目中，配電箱的浪涌保護器的Uc和Up怎么選，才能起到更好的保護作用呢？下面易造小編來和大家做分享。
一、配電箱的浪涌保護器的Uc和Up怎么選？Uc的選擇

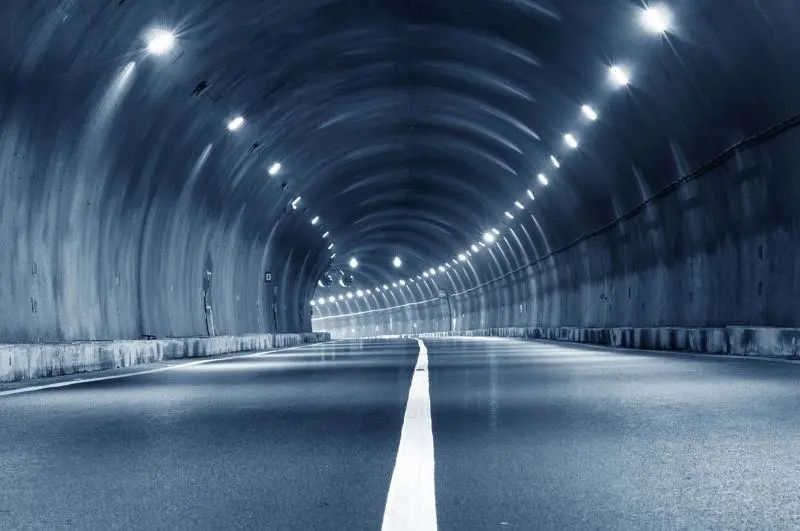

這是一個關于隧道照明工程的真實故事，客戶在上個月咨詢了我們，他們面臨著一個困擾：隧道燈在遭遇雷擊后多次斷電，這給他們的工程帶來了不小的麻煩。他們對此問題感到困惑，因為現場的配電箱內已經安裝了完整的浪涌保護器和浪涌后備保護器，并且現場的接地也符合要求。問題來了，現場明明有了防雷保護措施，為什么部分隧道燈還是會斷電呢？

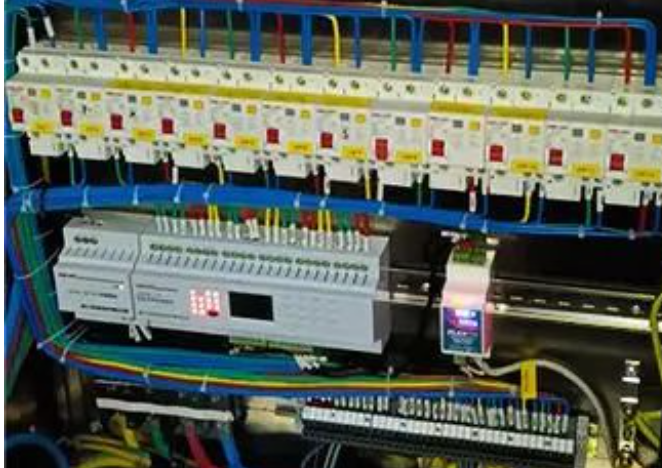

為了找出問題所在，我們與客戶進行了充分的溝通，了解了現場的情況。客戶還提供了現場配電箱的照片供我們參考。經過仔細觀察，我們發現配電箱內的浪涌保護器完好無損，但是后面的開關卻跳了，這個情況說明，浪涌保護器并沒有起到保護作用。我們的技術人員對此進行了進一步的排查，最終得出結論：這是因為浪涌保護器的Uc選擇過高，導致其無法啟動保護動作，不能有效泄放浪涌電流，屬于典型的浪涌選型錯誤。
于是，我們建議客戶更換Uc值適合的浪涌保護器，選擇Uc值為275V的SPD，以提高隧道照明系統的穩定性和安全性。
故事告訴我們，正確選擇合適的浪涌保護器，確保其Uc值符合實際需求，是保障設備安全穩定運行的關鍵一步。

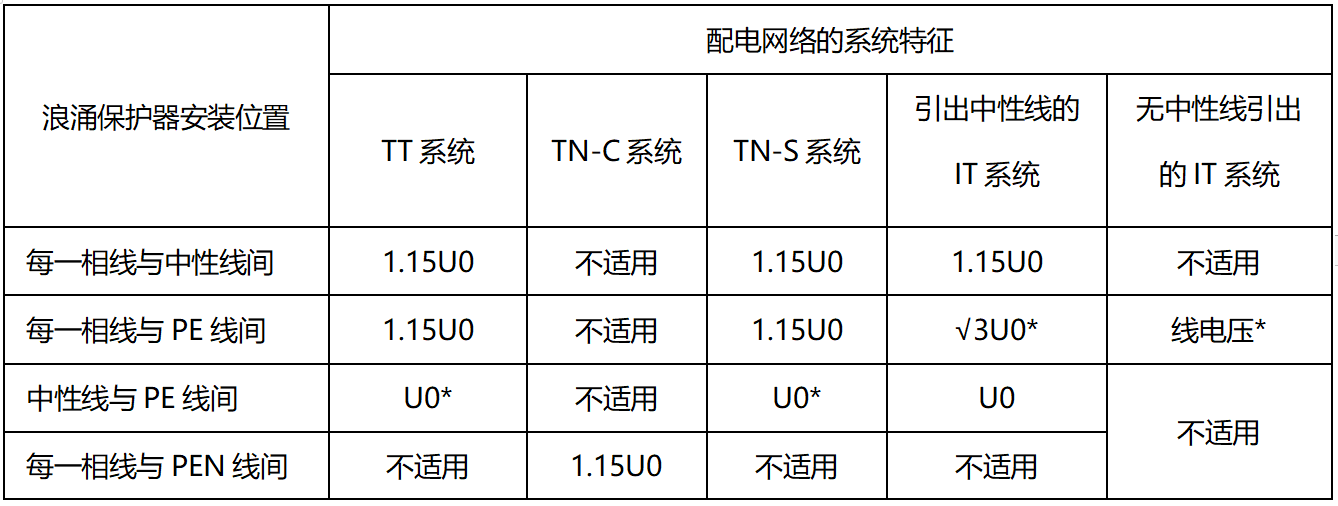

根據GB 50343-2012第5.4.3條，浪涌保護器的最大持續工作電壓Uc不應低于表5.4.3-2規定的值
如上圖，在有中性線的三相四線制配電系統中，線電壓是相電壓的√3倍，無中性線的三相三線制配電系統中線電壓與相電壓大小相同，低壓配電系統常見額定電壓有220/380（相電壓為220V，線電壓為380V）、230/400（相電壓為230V,線電壓為400V），如TN-S系統的系統電壓為220/380V，可選擇Uc≥1.15*220V，再根據國標優選值，選擇255V和275V都是可以的。
二、配電箱的浪涌保護器的Uc和Up怎么選？-Up的選擇

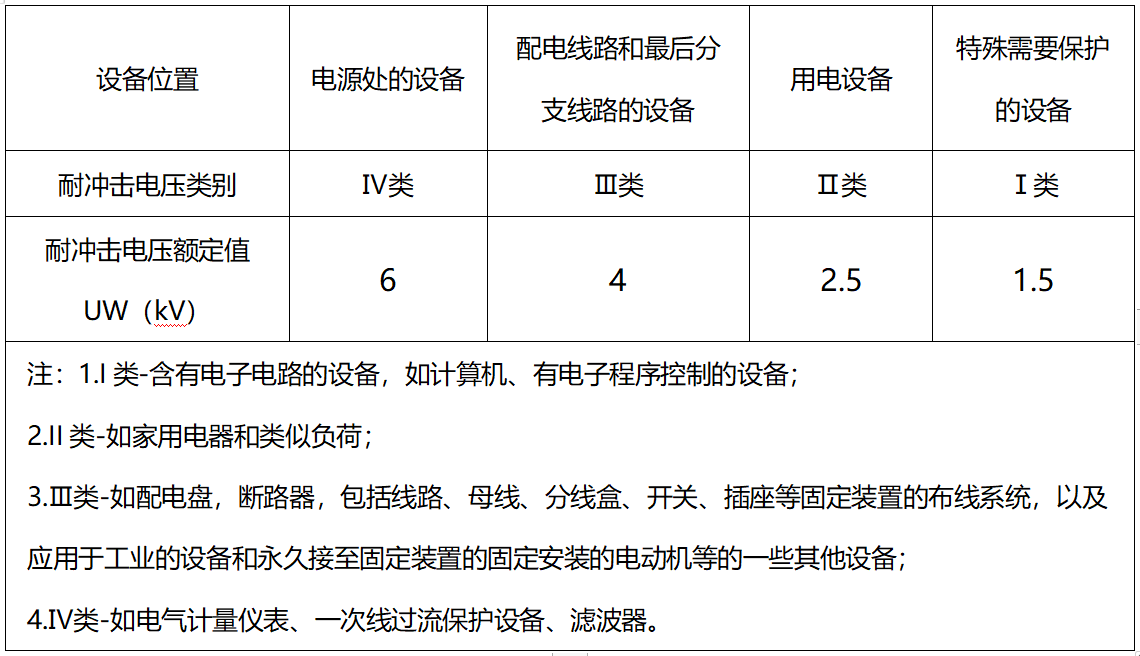

表 5.4.3-1 220V/380V 三相配電系統中各種設備耐沖擊電壓額定值Uw
以上是各類設備的耐沖擊電壓額定值Uw，我們在選擇浪涌保護器的Up時，一般Up≤0.8*Uw，保留20%的裕度，確保有效保護設備。
配電箱的浪涌保護器的Uc和Up怎么選？浪涌保護器的Uc和Up值是正向關系，當Uc值高時，Up也高，相反Uc低Up也低，因此也說明了Uc值并非越高越好。在選擇這兩個參數時，要把被保護設備的要求放在第一位，根據用電設備的情況選擇合適的浪涌保護器Uc和Up值，確保有效的保護。
