光伏直流SPD可以不用安裝后備保護裝置(Fuse)嗎？——為你答疑解惑【易造防雷】

發布時間:2023-04-02 瀏覽量：2046 作者：易造科技-小馮

隨著國標GB51348的發布，國內的斷路器型浪涌后備保護器在各行業領域得到了快速的應用，但是由于直流的特性，目前斷路器后備技術方案無法滿足高壓直流的要求，因此在光伏領域，直流浪涌保護器的后備保護裝置仍然用GR類或GPV類（熔斷器）作為其后備保護，其特點是價格高且無法確保光伏直流SPD不起火。那么，光伏直流SPD可以不用后備保護裝置嗎？既然沒有可靠的后備保護裝置，SPD自己是否能解決短路脫扣的問題呢？

我們來看一組TUV實驗室測試數據：

TUV的短路耐受測試：對于兩片MOV串聯的SPD(典型代表是“Y”型電路)，首先故意短路一片MOV，只使用1片MOV單獨耐受Ucpv(直流SPD的最大直流工作電壓)，對于單片的SPD，則使用壓敏電壓為原先50%的同截面、同配方的MOV測試，實際上也是相當于人為短路了50%。分別測試10A、Iscpv(廠家聲稱的短路耐受能力)，2.7*Iscpv，每個電流等級3個隨機抽樣樣品。

測試目標：SPD必須從電網斷開，除了脫離器動作并給出清晰指示外，不能有其它任何損壞(包括冒煙，燃燒，甚至IP等級破壞等)。

TUV測試結果如下：

a. 當測試2.7倍Iscpv 時(2700A)，三個試品分別在1.43s，1.63s 和1.66s時脫離器動作，斷開電網，實際測試電流為2742.68A。

b. 當測試 Iscpv 時(1000A)，三個試品分別在3.92s，3.84s和3.67s時脫離器動作斷開電網，實際測試電流為1018.8A。

c.當測試10A時，三個試品分別在7.82s，8.02s和8.56s時脫離器動作，斷開電網，實際測試電流為10.34A。

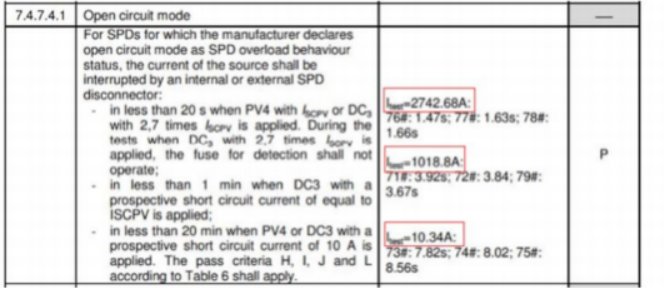

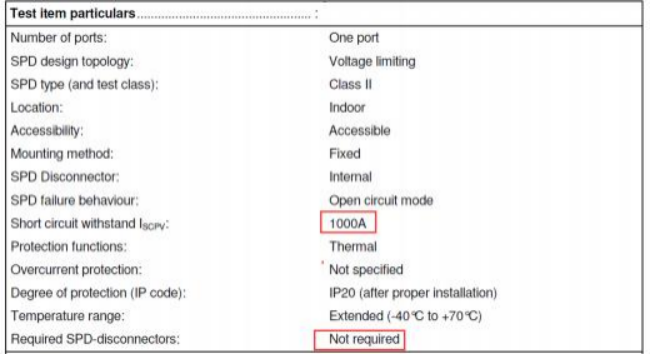

TUV 測試報告截圖：

光伏直流SPD內MOV的特性表現為熱擊穿，它是一個漸變過程，不會突變。對于易造特殊結構的SPD，在MOV還沒有達到熱擊穿的時候，SPD的脫離裝置就已經斷開了，斷開時間在1s內完成。也就是說，即使在極端情況下，其中1個MOV擊穿短路了，另1個MOV也可以在極短的時間內(ms級)從電路里安全斷開（MOV沒有短路，只是脫離裝置動作），避免了起火燃燒。

光伏直流SPD—光伏直流SPD內MOV的特性表現為熱擊穿

綜上，在系統電流低于2700A時，易造的光伏直流SPD系列可以不用fuse (TUV實測數據)就可以安全脫扣。當然，超過2700A也可以不用Fuse，技術推算在10kA內，不裝 fuse是安全的，但是沒有測試數據。一般來說，MW機的系統電流不會超過2000A。

易造光伏直流SPD系列均經過德國TUV認證，其嚴謹和全面的測試保證了SPD的可靠性。在進行全程測試時，尤其是與串聯Fuse后備保護裝置關系最大的短路耐受測試時，都沒有串聯Fuse(標準要求可以串聯Fuse)。只要系統開路電壓＜SPD的Ucpv，易造直流系列SPD都可以不用串聯Fuse作為后備保護裝置，用戶可以放心使用。

-END-
