正確的電涌安裝方式——不是電工也要掌握【易造防雷】
當雷電發生時，其產生的感應電流會對建筑物內的用電設備和線路造成短路，嚴重時會形成火災，所以當我們購買了電涌保護器后，另一重要的點就是安裝問題，進行正確安裝，電涌保護器才能很好的保護線路中的各個設備，那我們該怎樣安裝電涌保護器呢？易造小編接下來就帶你來看一下電涌保護器的安裝方式。
電涌保護器怎么安裝？在GB 50343中6.5標準說明：
一、電源線路電涌保護器的安裝應符合下列規定：

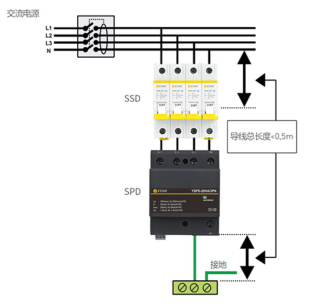

1、電源線路的各級電涌保護器應分別安裝在線路進入建筑物的入口、防雷區的界面和靠近被保護設備處，各級電涌保護器連接導線應短直，其長度不應超過0.5m，并固定牢靠。電涌保護器各接線端應在本級開關、熔斷器的下樁頭分別與配電箱內線路的同名端相線連接，電涌保護器的接地端應以最短距離與所處防雷區的等電位接地端子板連接。配電箱的保護接地線（PE）應與等電位接地端子板直接連接。連接示意圖如圖1 -1所示。

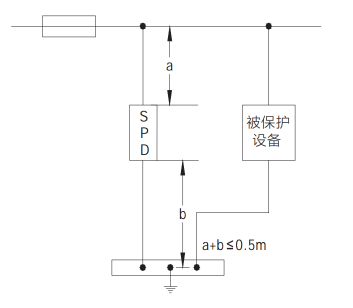

圖 1 -1電涌保護器連接導線示意圖
2、帶有接線端子的電源線路電涌保護器應采用壓接；帶有接線柱的電涌保護器宜采用接線端子與接線柱連接。

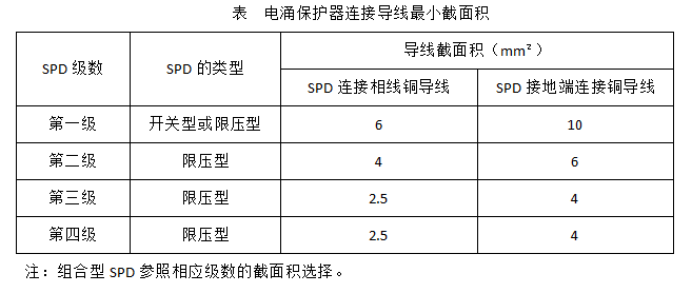

3、電涌保護器的連接導線最小截面積宜符合下表的規定。
二、天饋線路電涌保護器的安裝應符合下列規定：
1、天饋線路電涌保護器應安裝在天饋線與被保護設備之間，宜安裝在機房內設備附近或機架上，也可以直接安裝在設備視頻端口上；
2、天饋線路電涌保護器的接地端應采用截面積不小于6mm2的銅芯導線就近連接到LPZ0A或 LPZ0B與 LPZ1交界處的等電位接地端子板上，接地線應短直。
三、信號線路電涌保護器的安裝應符合下列規定：
1、信號線路電涌保護器應連接在被保護設備的信號端口上。電涌保護器可以安裝在機柜內，也可以固定在設備機架或附近的支撐物上。
2、信號線路電涌保護器的接地端應采用截面積不小于1.5mm2的銅芯導線與設備機房等電位連接網絡連接，接地線應短直。
電涌保護器的安裝方法如上，大家一定要正確的安裝電涌保護器，如若電涌保護器安裝出問題，造成設備損壞甚至是起火爆炸，那我們就得不償失了，大家如若還對浪涌保護器安裝有所疑問，或者有所需求，歡迎咨詢易造客服。
-End-
易造防雷浪涌保護器的主要優勢：

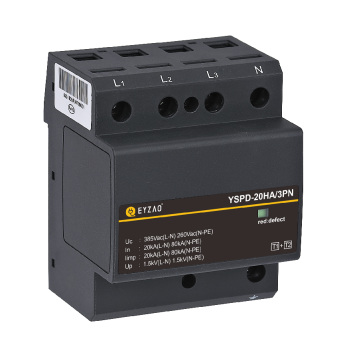

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。
