如何選擇高品質的浪涌保護器?【易造防雷】
如何選擇高品質的浪涌保護器?壓敏電阻型浪涌保護器(SPD),長期被施加電力線電壓,由于電網(暫態)過電壓以及電涌沖擊,其性能會逐步下降,Uc值會慢慢減小,漏電流逐步增大。當流過浪涌保護器(SPD)的電流達到mA級別時,就可以讓浪涌保護器(SPD)發熱、起火。而mA級電流不足以觸發浪涌保護器(SPD)后備保護動作,所以針對這種故障,一般通過SPD內部的熱保護脫扣裝置動作來使SPD斷開,這就是為什么限壓型電源SPD都要求設置內部脫離器的原因了。
如何選擇高品質浪涌保護器?除放電能力之外,還應重點關注SPD產品自身的安全性能。現以II類實驗(8/20us)的電源SPD為例,談一談SPD的安全要求。
1.開關型電源SPD需要具備續流遮斷能力
前面在介紹GDT工頻續流問題時,提到了開關型浪涌保護器(SPD)和限壓型浪涌保護器(SPD)的概念。開關型SPD由于工頻續流的存在,一般只用于N-PE之間(正常情況下,N-PE之間沒有電壓差)。如果開關型SPD要應用在線與零(地)之間,必須具備續流遮斷能力。而為了防止浪涌保護器(SPD)無法遮斷續流,還需配置后備保護裝置。
2.限壓型浪涌保護器(SPD)需要具備熱保護脫離功能
由于開關型浪涌保護器(SPD)續流遮斷問題,電源浪涌保護器(SPD)大多采用限壓型,其常用的元件為壓敏電阻。壓敏電阻,顧名思義,就是其電阻的大小對電壓極為敏感。當電力線電壓低于Uc時,其為高阻狀態,近似開路。當電涌產生時,電壓遠高于Uc,其呈現低阻狀態,近似短路。當電涌消失后,其立刻恢復到高阻狀態,不會有續流產生。
限壓型浪涌保護器(SPD)雖無續流問題,但是由于多種原因,會產生失效,失效狀態通常有2種:
① 短路狀態;
② 可變電阻狀態(劣化);
浪涌保護器(SPD)的開路狀態被認為是一種安全的狀態,當浪涌保護器(SPD)發生以上兩種故障狀態時,我們需要通過浪涌保護器(SPD)內部和(或)外部脫離機構使SPD進入開路狀態,將浪涌保護器(SPD)從回路上切除,避免產生浪涌保護器(SPD)起火、主回路斷電等事故。
壓敏電阻型浪涌保護器(SPD),長期被施加電力線電壓,由于電網(暫態)過電壓以及電涌沖擊,其性能會逐步下降,Uc值會慢慢減小,漏電流逐步增大。當流過浪涌保護器(SPD)的電流達到mA級別時,就可以讓浪涌保護器(SPD)發熱、起火。而mA級電流不足以觸發浪涌保護器(SPD)后備保護動作,所以針對這種故障,一般通過SPD內部的熱保護脫扣裝置動作來使SPD斷開,這就是為什么限壓型電源SPD都要求設置內部脫離器的原因了。
3.SPD應具有足夠大的短路耐受能力
壓敏電阻型SPD也可能直接進入短路狀態,常見的原因有:
① 電網暫態過電壓(TOV)。高壓TOV可能直接將壓敏電阻擊穿,使SPD短路;
② SPD受到超過其承受能力的電涌沖擊,被擊穿短路;
當SPD進入短路狀態時,流過SPD的電流很大,可能達到數百甚至數千安培,大電流使得SPD快速發熱,這種情況下,SPD內部脫離器無法保證可靠脫離,SPD就已經起火了。為了避免SPD短路故障引起事故,需要給SPD配置后備保護裝置。
所以,不論是開關型SPD的續流問題,還是限壓型SPD的短路故障問題,都需要我們在使用SPD時,配置后備保護。
但即使配備了后備保護裝置,也可能出現以下問題:
① SPD在后備保護裝置斷開前就已經引發火災事故;
② SPD在短路電流下,內部某處斷開,但是脫離器卻沒有動作(指示)。也就是說SPD已經損壞,但是顯示功能正常,這樣會導致系統處在無SPD保護狀態,下一次雷擊時,可能引起設備損壞。
因此,要求SPD需要有足夠大的短路耐受能力。SPD的短路耐受能力最好不低于電源系統的預期短路電流,以避免上述2種問題出現。

如何選擇高品質的浪涌保護器?易造提醒您,有一些SPD品牌,其短路耐受參數聲稱可以達到數10千安。用戶在使用時,可以了解一下其是SPD自身脫離器(內部脫離器)實現的還是由外部脫離器實現的,因為標準規定在進行短路耐受測試時,允許SPD和外部脫離器一起測試。如果是由外部脫離器實現的,需要注意其對外部脫離器的要求,不能隨便選擇。有需要詳細資料的可以聯系易造客服。
-End-

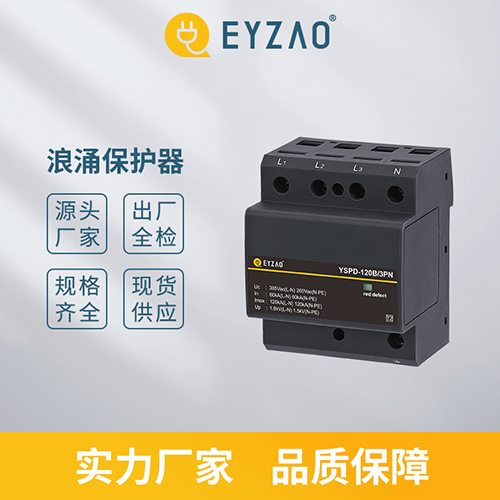

易造復合型浪涌保護器,20年設計壽命,小體積大通流,低殘壓、高TOV耐受1800V;MG串聯技術,0漏流0續流;密封型結構無外泄電弧,不起火。

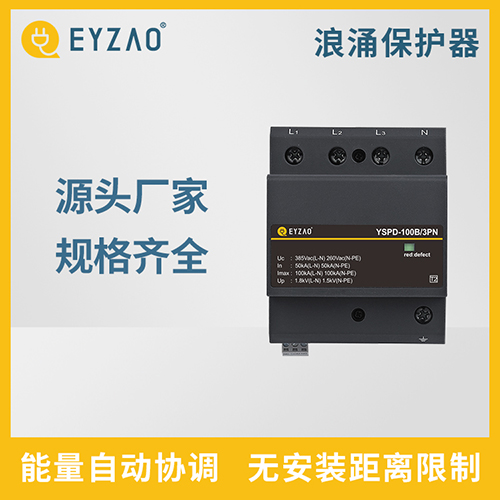

易造電涌保護器采用鏈式放電技術,實現了SPD的能量自動協調功能,安裝時無需考慮兩級SPD間的距離,第二級SPD可以直接安裝于第一級SPD后端,安裝更方便!
易造浪涌保護器外殼采用PA66高阻燃絕緣材料,符合UL94V-0 RoHS REACH,一體化設計防震防潮耐高溫,易造電涌保護器廣泛應用于電力、新能源、通訊、建筑、軌道交通、石油石化等多個領域。
杭州易造是浙江省科技型企業,高品質防雷設備生產廠家,擁有全套風電浪涌保護器生產技術。主要生產一級浪涌保護器、二級浪涌保護器、三級電涌保護器、信號防雷器、直流防雷器、風電浪涌保護器等全系列防雷模塊,產品通過了UL、CSA、TUV、CQC、CE等權威認證,1500+規格型號,可滿足所有低壓設備的電涌防護要求。
