地極保護器的作用-3分鐘帶你了解【杭州易造】

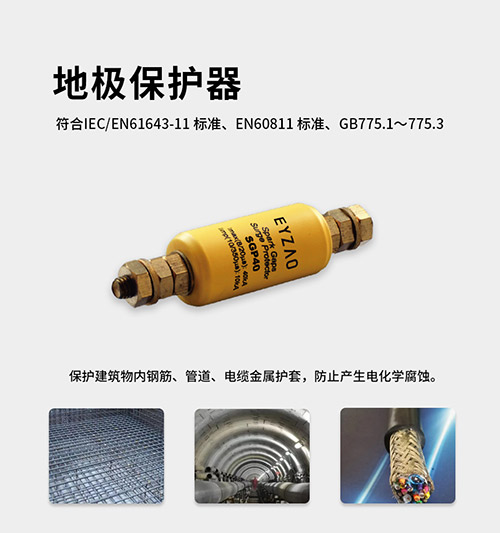

相信很多人不知道什么是地極保護器,事實上它還有其他“小名”,地極保護器也被稱為雷電沖擊裝置、地電位平衡器或者是電壓均衡器、火花隔離間隙。別看它名字這么多,地極保護器作用也是非常大的,其被廣泛應用于各行各業!隨著我國軌道交通的發展,目前地極保護器被大量用于DC1500V直流750V及以下牽引供電的城市軌道交通的高架區間。簡單地說,電壓均衡器作用是阻礙牽引供電系統雜散電流的地面泄漏,為雷電沖擊電流提供地面泄漏的通道。

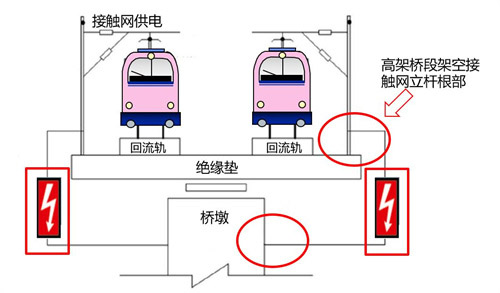

GB/T37317-2019《軌道交通直流架空接觸網雷電防護導則》發布后,地極保護器的作用越來越受到人們的關注。因為在軌道交通中,由于軌道不能與道床完全絕緣,雜散電流會泄漏到道床和高架橋表面。為了避免雜散電流沿途泄漏到地面、橋墩結構鋼筋、市政管道、電纜金屬護套上,導致產生電化學腐蝕,所以必須防止雜散電流泄漏,當雷擊架空接觸網時,雷電電流必須迅速泄放到大地。

過去的做法是把接閃器與引下線連接起來,然后再與接地體直接連接,但是這樣只考慮到了雷電流的泄放,無法兼顧到地鐵雜散電流腐蝕防護的要求,導致兩者只能選擇一個。直到地極保護器的出現才解決了這個問題,因為有了地極保護器的作用,它可以阻礙牽引供電系統雜散電流對地泄漏,同時也為雷電沖擊電流提供了對地泄放的通道,做到了兩者的兼顧。

那么地極保護器是如何工作的呢?它又是如何同時隔離雜散電流并釋放雷電電流呢?
1、地極保護器在非雷擊狀態之下,其始終處于高阻阻斷的一個狀態,會阻止雜散電流和系統短路電流通過自身向地面泄漏。因為鋼軌電位限制裝置的存在,當電位達到150V時,會觸發限制裝置的合閘,所以地極保護器的耐受電壓至少為150V。
2、一旦發生了雷擊,地極保護器瞬間擊穿動作,處于導通狀態,雷電能量通過地極保護器向地面泄放,此時流過地極保護器的雷電流幅值可以高達50KA--100kA(10/350μs),其后地極保護器又迅速恢復到阻斷狀態。

如果你想要了解地極保護器作用的更多相關資訊,歡迎到杭州易造官網咨詢!
