軌道交通中電壓均衡器的作用-舉足輕重【易造防雷】

發布時間:2022-10-31 瀏覽量：2912 作者：易造科技-小田

小編相信很多人都不知道什么是電壓均衡器，其實電壓均衡器也叫做雷電沖擊裝置、地電位連接器、地極保護器、火花隔離間隙等。電壓均衡器作用是很大的，廣泛應用于各行各業！當下其主要應用于直流1500V牽引供電和直流750V及以下牽引供電的城市軌道交通的高架區間。簡單來說，電壓均衡器作用是阻礙牽引供電系統雜散電流對地泄漏，同時也為雷電沖擊電流提供對地泄放通道。

隨著GB/T37317-2019《軌道交通直流架空接觸網雷電防護導則》的發布，電壓均衡器作用被越來越多人，特別是被電氣工程人員所關注。而在軌道交通上面，因?yàn)殇撥墴o(wú)法和道床完全絕緣，會向道床和高架橋面泄露雜散電流，為避免雜散電流沿途向大地泄漏，造成橋墩結構鋼筋、市政管道、電纜金屬護套產生電化學腐蝕，所以我們必須要阻止雜散電流的泄漏；但是當雷擊架空接觸網時，必須要讓雷電流快速泄放入地。

電壓均衡器-符合IEC/EN61643標準

而在過去的一般方法就是把接閃器與引下線連接，再與接地體直接連接，這樣只考慮到了讓雷電流泄放，但是卻無法兼顧到地鐵雜散電流腐蝕防護的要求，兩者只能取其一。直到有了電壓均衡器，因?yàn)橛辛穗妷壕馄鞯淖饔茫沤鉀Q了上述問題。因?yàn)殡妷壕馄髯饔每梢宰璧K牽引供電系統雜散電流對地泄漏，也為雷電沖擊電流提供了對地泄放的通道，做到了魚與熊掌兼得。

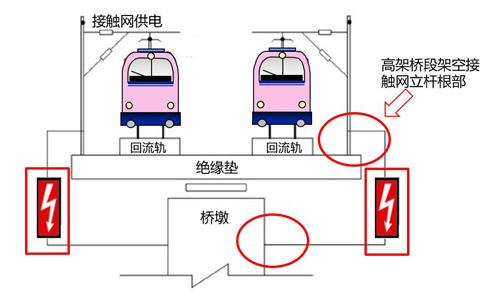

電壓均衡器-應用

很多人好奇電壓均衡器作用這么大，它是如何同時做到既隔離雜散電流，同時可以泄放雷電流的呢？原因是其內部的器件——火花間隙具有阻斷和導通兩個工作狀態。

電壓均衡器-工作狀態

1、電壓均衡器作用是這樣的，它在非雷擊狀態之下，其始終處于高阻阻斷的一個狀態，會阻止雜散電流和系統短路電流通過自身向地面泄漏。因?yàn)殇撥夒娢幌拗蒲b置的存在，當電位達到150V時，會觸發限制裝置的合閘，所以：電壓均衡器的耐受電壓至少為150V。

2、一旦發生了雷擊，火花間隙瞬間擊穿動作，處于導通狀態，雷電能量通過電壓均衡器向地面泄放,此時流過電壓均衡器的雷電流幅值高達100kA(10/350μs)。雷電沖擊持續時間約為幾十到上百微妙，其后電壓均衡器迅速恢復到阻斷狀態。

電壓均衡器-規格

想要了解更多電壓均衡器作用可以到易造官網詳詢！
