浪涌保護器接線圖-點擊查看【杭州易造】

發布時間:2022-10-03 瀏覽量：4925 作者：易造科技-小張

浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。但是關于浪涌保護器怎么接線，接在哪個位置卻不是很清楚。

其實在電源線路中各級浪涌保護器應分別安裝在線路進入建筑物的入口、防雷區的界面和靠近被保護設備處。各級浪涌保護器連接導線應短直，并固定牢靠。浪涌保護器各接線端應在本級開關、熔斷器的下樁頭分別與配電箱內線路的同名端相線連接，浪涌保護器的接地端應以最短距離與所處防雷區的等電位接地端子板連接。配電箱的保護接地線（PE）應與等電位接地端子板直接連接。

帶有接線端子的電源線路浪涌保護器應采用壓接；帶有接線柱的浪涌保護器采用接線端子與接線柱連接。

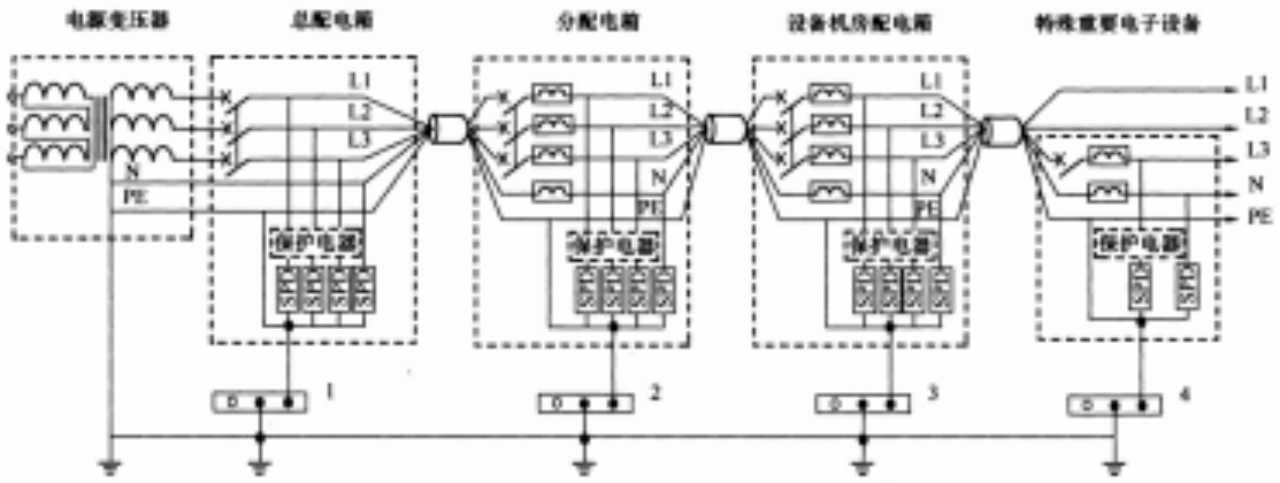

以TN-S系統為例，各級浪涌保護器的安裝位置應該如圖所示。

浪涌保護器接線

并且不同的場合有不同的用電需求，所以衍伸出來很多的電源系統，除了我們常見的單相系統外，還有TT系統、TN-C系統、TN-S系統等，因此浪涌保護器也開發了不同的型號來對應這些電源系統。

單相系統中浪涌保護器的接線，2P浪涌保護器都是以此為標準設計的，單相三線，兩孔L端口接火線，N端口接地線，PE端口接地線。

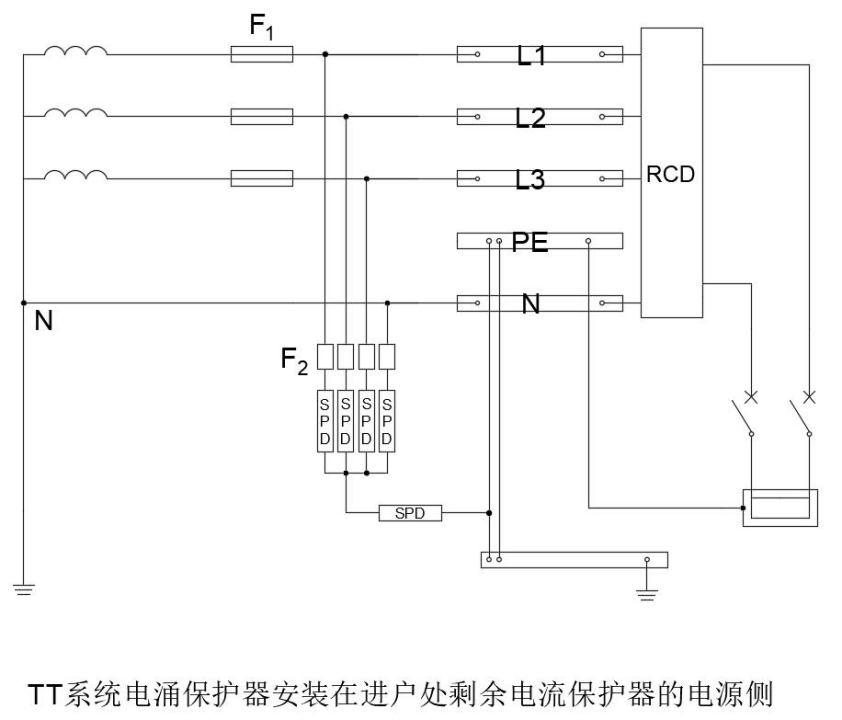

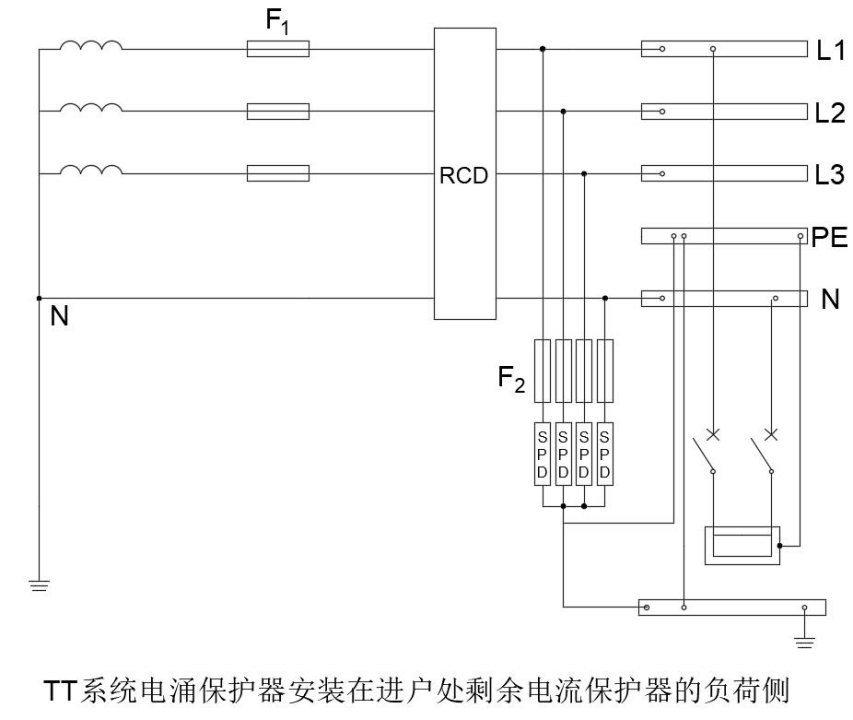

TT系統中浪涌保護器的接線，TT系統是電源系統有一點直接接地。設備外露導電部分的接地與電源系統的接地電氣上無關的系統。

浪涌保護器接線

浪涌保護器接線圖

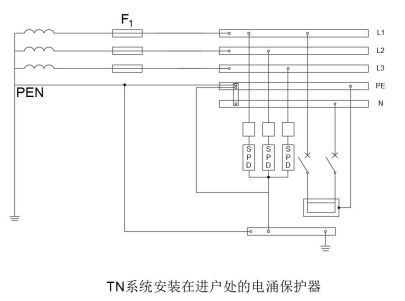

TN-C系統中浪涌保護器的接線，TN-C系統是干線部分保護零線與工作零線完全共用的系統，適用于無爆炸危險和安全條件較好較好的場所。

TN-S系統中浪涌保護器的接線，TN-S系統是具有作用保護零線，即保護零線與工作零線完全分開的系統,適用于危險性較大或安全要求較高的場所。

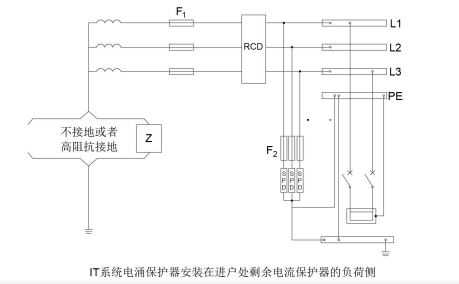

IT系統與大地間不直接連接，電氣裝置的外露可導電部分通過保護接地線與接地極連接。

浪涌保護器接線圖

所以浪涌保護器的接線要在先根據不同的接地系統，找到浪涌保護器的安裝位置，然后根據浪涌保護器的不同端口接上線路就可以了。當然根據不同的浪涌保護器要在前面串聯好匹配的后備保護器。
